自力式压差平衡阀工作原理

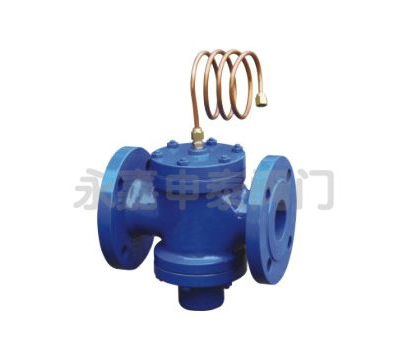

ZYC自力式压差平衡阀是一种既能控制流量,又能控制压差的一体的多功能阀门。用转换阀来实现流量控制和压差控制的转换,当流量使用时,可具有流量阀所有功能,直接简便的根据设计来设定流量,它在水的作用下,自动消除管线剩余压力及压力波动引起的流量偏差,无论系统压力怎样变化,保持设定流量不变,有效的解决管网水力平衡失调。

压差阀使用时,支持用户自主调节,恒定用户进出口压差,有助于稳定系统运行,转向阀又可作调节压差使用,该阀这些功能,使流量调节一次完成,把系统平衡调节变为简便的流量分配,有效的解决管网的水力平衡失调,可节能、节电15%以上。

ZYC自力式压差平衡阀安装示意图:
自力式压差平衡阀安装在用户回水管上确保用户压差为恒定值,图中①②③为用户系统。
注意:阀门箭头所指方向必须与水流方向一致;控制导管前端与供水管连接处安装截断阀,以便调试时、排污使用。
DZLY动态阻力平衡阀的材质与寿命:
1、阀体:优质灰铸铁;
2、阀体全塑处理防腐;
3、弹簧:不锈钢;
4、腊片:三元乙丙埋纤;
5、阀芯:黄铜;
6、设计寿命:10年以上;
ZYC自力式压差平衡阀的技术参数:
1、公称压力1.6MPa;
2、介质温度0-150℃;
3、工作压差范围0.02-0.4MPa;
4、控制压差设定值:0.02MPa; 控制压差可调范围0.02-0.2MPa;
5、导压管长度:1.6m;
6、导压管连接尺寸:1/2`管螺纹。

ZYC自力式压差平衡阀性能与特点:
1、该阀为双阀瓣结构,不平衡力小,结构紧凑;
2、能自动恒定用户压差,吸收外网压力波动,自持被控系统自主调节;
3、控制导管前端安装截断阀,具备自动消除堵塞功能;
4、采用混压技术,无级调节,控制压差可调范围大;
5、压差标定精确,调节精度高;
6、采用外导压结构,拆装方便;
7、阀口、阀芯全铜。
ZYC自力式压差平衡阀的技术参数:
1、介质使用温度0~150度;
2、工作压差0.02~0.2MPa;
3、控制阀控制精度<5%。

ZYC自力式压差平衡阀的性能与特点:
1、彻底克服系统冷热不均现象提高供热供冷品质;
2、减少设计工作量,不需要对管网进行烦琐的水利平衡计算;
3、免除多热源、管网热源切换时的流量再分配工作;
ZYC自力式压差平衡阀的规格尺寸表

规格

外形尺寸(L×H×h)mm

流量范围(m3/h)

阻力系数

连接方式

重量(kg)

DN15

100×117×74

0.2-1

17

丝接

1.5

DN20

100×117×74

0.2-1

17

丝接

1.5

DN25

110×119×75

0.5-2

15

丝接

2

DN32

185×217×113

0.5-4

14

法兰

13

DN40

185×217×113

1-6

13

法兰

18

DN50

215×245×127

2-8

12

法兰

20

DN65

260×293×147

3-12

10

法兰

30

DN80

290×340×190

5-25

8

法兰

36

DN100

330×405×200

10-35

7

法兰

56

DN125

350×440×240

15-50

6

法兰

83

DN150

400×510×275

20-80

6

法兰

135

DN200

455×610×360

40-160

5

法兰

230

DN250

530×750×430

75-300

5

法兰

420

DN300

610×840×520

100-450

5

法兰

620

ZYC(ZTY47)自力式压差控制阀
