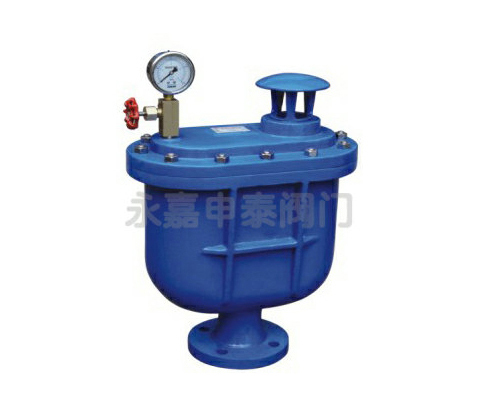

CARX污水复合式排气阀
东格的污水复合式排气阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。污水复合式排气阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气。

污水复合式排气阀介绍
污水复合式排气阀用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作,如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求,其次,管道运转时出现停电、停泵管道会出现负压力,而会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破裂。
污水复合式排气阀工作原理:
当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,如有少量空气聚集在排气阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当抽水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。
应用范围:
1.介质:清水
2.温度:常温
3.阀体:灰铸铁HT200
4.浮球与塞头:不锈钢
5.密封材料:丁晴橡胶
6.阀体试验打压:1.5mpa
7.浮球、密封试验打压:
0.05-1.1MPA不漏水
污水复合式排气阀结构特点
污水复合式排气阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。
污水复合式排气阀主要尺寸:
型 号
公称通径
DN(mm)
尺 寸(mm)
H
L
L1
D
D1
D2
z-φd
CARX-1.0

CARX-1.6
20
375
290
180
105
75
55
4-12
25
375
290
180
115
85
65
4-14
50
480
360
205
160
125
100
4-14
80
520
405
245
195
160
135
4-18
100
530
405
245
215
180
155
4-18

清水复合式排气阀CARX

CARX污水复合式排气阀 东格的污水复合式排气阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。污水复合式排气阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气。 污水复 ...
