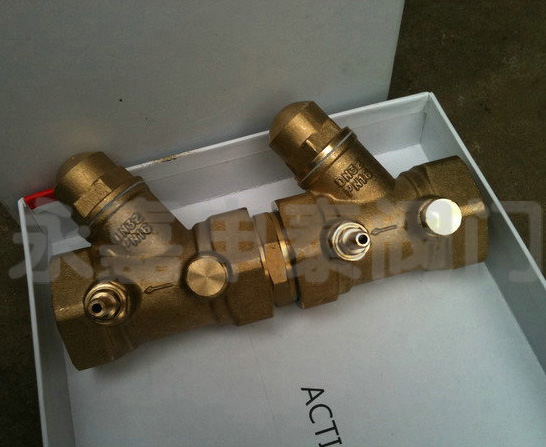

HS11X丝扣倒流防止器结构

丝扣倒流防止器是在两个止回阀之间加一个排水器组成。排水器上腔用高压管与第一级止回阀进口端连接。第一、二级止回阀主要由阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀闷、阀座、弹簧等组成。普通型防污隔断阀为两个止回阀串联而成。

安装与用途: function resetFontSize() { var i; var fontArray = document.getElementById(’customertext’).getElementsByTagName(’font’); for(i = 0; i < fontArray.length; i++) { if(parseInt(fontArray[i].getAttribute(’size’)) > 3) { fontArray[i].style.lineHeight = "100%"; } } } resetFontSize();

HS11X丝扣倒流防止器用于高层建筑的供水系统,消防用水系统,空调制水系统,市政供水管道系统等,防止不洁净水倒流入主管的现象发生。

丝扣倒流防止器其特点:

1.双止回阀设计为一体,结构尺寸小,重量轻,安装维护方便。

2.阀体采用流线型,阻力损失小,节约能源。

3.双止回阀与安全泄水阀的组合能彻底防止任何工况条件下的倒流污染。

4.各活动部件都采用不锈、耐磨材料,使用寿命长。

技术参数:

1.公称压力:1.0MPa 1.6MPA

2.使用介质:清水

3.使用温度:0.80℃。

丝扣倒流防止器主要零件材质如下表:

零件名称
材质
阀体、阀盖
锡青铜
阀瓣
锡青铜
阀杆
不锈钢
弹簧
不锈钢
