一、概述

YQ98006电磁控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。当阀门从进口端给水时,水流流过针阀进入主阀上腔控制室,当电磁导阀打开时,控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度,主阀上腔控制室内压力变低,主阀处于全开状态。当电磁导阀关闭时,主阀上腔控制室的水不能流出,控制室升压,推动活塞关闭主阀。本产品利用导阀控制阀门的开启和关闭,反映准确快速,采用三向电磁阀,维护简单。安装于各类给水系统的管道上。主要阀门零件材质如下表:

零件名称
材质
阀体、阀盖
铸铁、铸钢、不锈钢
阀座
锡青铜、不锈钢
阀瓣
碳钢、不锈钢+丁腈橡胶
阀杆
铝青钢、铬不锈钢
活塞
铬不锈钢+丁腈橡胶
过滤网
不锈钢
弹簧
不锈钢

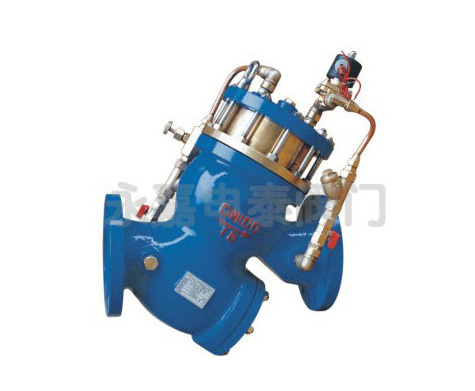

YQ98006型过滤活塞式电磁控制阀D

一、概述 YQ98006电磁控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。当阀门从进口端给水时,水流流过针阀进入主阀上腔控制室,当电磁导阀打开时,控制室内的水经电磁导阀、球 ...
