100X遥控浮球阀 - 概述:

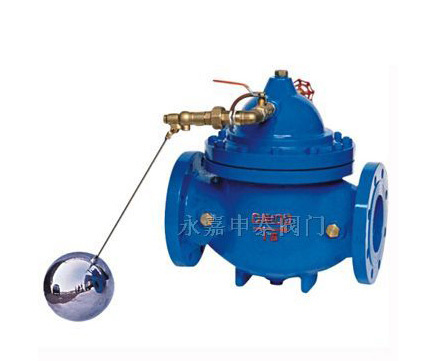

   100X隔膜式遥控浮球阀是兼具多种功能的水力操作式阀门。



100X遥控浮球阀
100X遥控浮球阀

要安装于水池或高架水塔的进水口处,当水位达到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水;当水位下降后,主阀同浮球开关控制打开进水口向水池注水,实现自动补水。液位控制精确,不受水压干扰;100X隔膜式遥控浮球阀可随水地池的高度及使用空间任意位置安装,维护、调试、检查方便、密封可靠、使用寿命长。隔膜式阀门性能可靠。强度高、动作灵活适用于45MM□径以下的管道。DN500MM□径以上的建议使用活塞式。   水利控制阀就是水压控制的阀门,水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。   100X遥控浮球阀前要安装过滤器,并应便于排污的要求。 恩光100X遥控浮球阀 恩光100X遥控浮球阀 水利控制阀是一种利用水自润式阀体,无须另加机油润滑,如遇主阀内零部件损坏时,请按下列指示进行拆卸。(注:内阀内一般消耗损伤品为膜片、弹簧(主要为锈蚀)...

100X遥控浮球阀 - 工作原理:

   当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。   当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。

100X遥控浮球阀 - 设计选用要点

( 1 )工程式中应用的水力控制阀是经过制造厂检验合格,各种标识齐全,技术资料符合要求的产品。   ( 2 )根据功能要求,选择阀门种类,再根据管道输送介质、温度、建筑标准和业主 要要求 等,确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。
( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别,管道输送的介质,其工作压力应小于阀门的公称压力值。   
( 4 )工程中水力控制阀的设置应当有足够的空间,以便管理、操作、安装和维修,并应符合管路对阀门的要求。   
( 5 )管路采用法兰连接时,应采用法兰连接的水力控制阀;管路采用沟槽式连接时,应采用沟槽式连接的水力控制阀。   
( 6 )水利控制阀应设置在介质单向流动的管路上。   
( 7 )水利控制阀主阀体上的箭头方向必须与管路系统流向一致。   
( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网最高位置 等存气段 应设置自动排气阀。   ( 9 )阀门水平安装时,阀盖、阀杆应朝上。垂直安装时,阀盖、阀杆应朝外。   
( 10 )阀门安装前应做强度和严密性试验。   
( 11 )阀门的强度和严密性试验应符合以下规定。   
A、阀门的强度试验压力为公称压力的1.5倍;   B、阀门的严密性试验压力为公称压力的1.5倍;   C、试验压力在试验持续时间内应保持不变,且壳体填料及阀瓣密封面无渗漏;   D、阀门试验持续时间按上表。

100X遥控浮球阀 - 主要技术参数:

公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0-80
1.6 2.4 1.76

2.5 3.75 2.75

100X遥控浮球阀 - 主要零件材料

零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
浮球阀 铜合金
微型过滤器 不锈钢

部件列表:   

1、球阀2、产阀3、针阀4、浮球阀

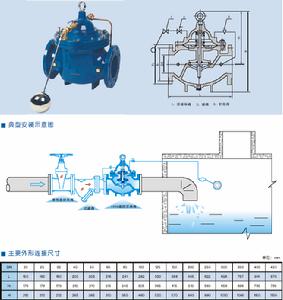

100X遥控浮球阀 - 连接尺寸


DN L A A1 H H1 F D
mm
D1
mm
D2
mm
n-Φd







mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
20 180 262 130 212 179 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
25 180 262 130 212 179 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
32 180 262 130 212 179 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
40 240 280 139 265 210 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18
50 240 280 139 265 210 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
65 250 284 141 310 215 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18
80 285 292 145 350 245 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18
100 360 330 164 460 305 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22
125 400 340 169 520 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26
150 455 350 174 570 415 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26
200 585 392 195 695 510 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26
250 650 442 220 780 560 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30
300 800 472 235 905 658 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30
350 860 532 265 1025 696 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
400 960 582 290 1080 735 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
450 1075 632 320 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
500 1075 682 350 1135 665 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36
600 1230 762 390 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
700 1650 832 420 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
800 1750 932 470 1640 975 1050 1015 1025 1085 960 950 990 905 905 928 24-33 24-39 24-48
